WiiU主机拆解 一窥内部组成构造

　　以拆解最新3C硬体产品评估维修性闻名的iFixit 网站，在11月18日任天堂Wii U主机美国首卖当天，刊出Wii U主机的拆解报导，按部就班地拆解Wii U主机与Wii U游戏平板，一窥内部组成构造。

　　iFixit 的报导详细介绍了 Wii U 的内外部构造，从主机外部的 SD 卡插槽、USB 埠、影音输出埠、HDMI 埠、感应条埠，到内部的光碟机、处理晶片、无线传输模组等，以及 Wii U 游戏平板的内部组件。

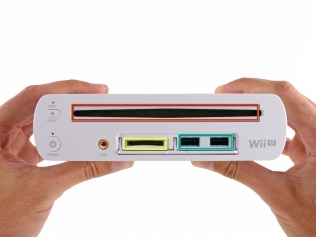

　　Wii U 主机正面

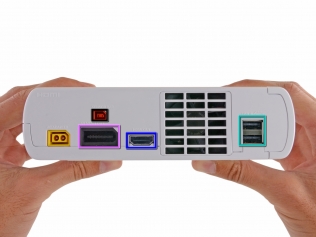

　　Wii U 主机背面

　　根据任天堂官方公布资料，Wii U 主机配备了由 IBM 提供的 Power 架构多核心处理器、AMD 提供的 Radeon 绘图处理器、25GB 容量最大读取速度 22MBps 的高容量光碟机等核心组件。

　　从拆解中可以得知，Wii U 主机配备的光碟机是由长久合作的 Panasonic 提供。处理晶片部分以多晶片模组(Multi-Chip Module)技术将 CPU 与 GPU 整合到同一封装之中，因为功耗不高所以只使用简单的散热片搭配后置的小型排气风扇散热。记忆体部分採用 4 颗 4Gbit 低电压 DDR3L SDRAM 晶片，总容量 2GB(※)。另外还配备由叁星提供的 NAND 快闪记忆体储存晶片(依机种分为 8GB 与 32GB)。无线传输部分则是配备由 Broadcom 提供的 802.11n 无线网路模组与蓝牙 4.0 无线模组，以及专门为了将画面传输到 Wii U 游戏平板显示的需求所订製的特殊无线模组。

　　※ 供应商不一，根据另一篇 AnandTech 的拆解报告，总频宽最大为 12.8GBps

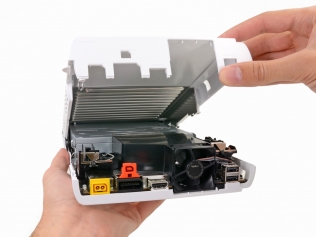

　　Wii U 主机内部

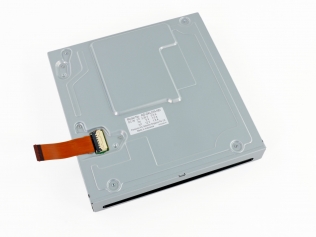

　　Panasonic 提供的吸入式光碟机

　　整台主机只靠 1 个风扇散热

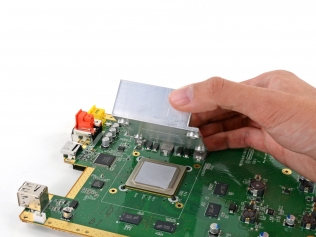

　　处理晶片只靠简单的散热片散热

　　散热片底下的主要处理晶片封装

　　CPU 与 GPU 封装在一起

　　配备 4 颗 4Gbit 共 2GB 主记忆体(黄框)

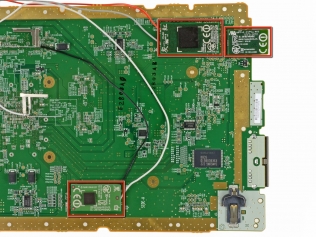

　　主机板上配置 3 种无线传输模组(红框)

　　Wii U 游戏平板仅配备容量 1500mAh 的 3.7V 锂充电电池，因为容量不高所以只能提供约 3～5 小时的连续使用时间，不过安装电池的部分明显预留了相当大的空间，保留了未来扩充的可能性。液晶萤幕部分採用解析度 854 × 480 的 6.2 吋电阻式单点触控液晶面板，供应商未明。之外还配备有近距离无线通讯(NFC)模组，能提供与其他 NFC 支援周边进行非接触式资料传输的功能。

　　电池容量仅 1500 mAh，不过电池室还有很多空间

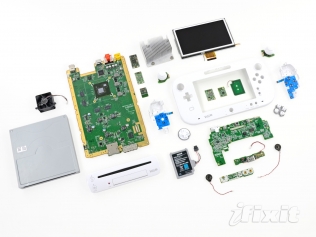

　　Wii U 游戏平板内部构造

　　NFC 近距离无线传输模组

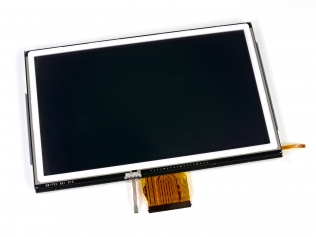

　　6.2寸触控液晶面板

　　最后 iFixit 针对 Wii U 主机的硬体维修性给予 8 分的评价(满分 10 分代表极易维修)。
